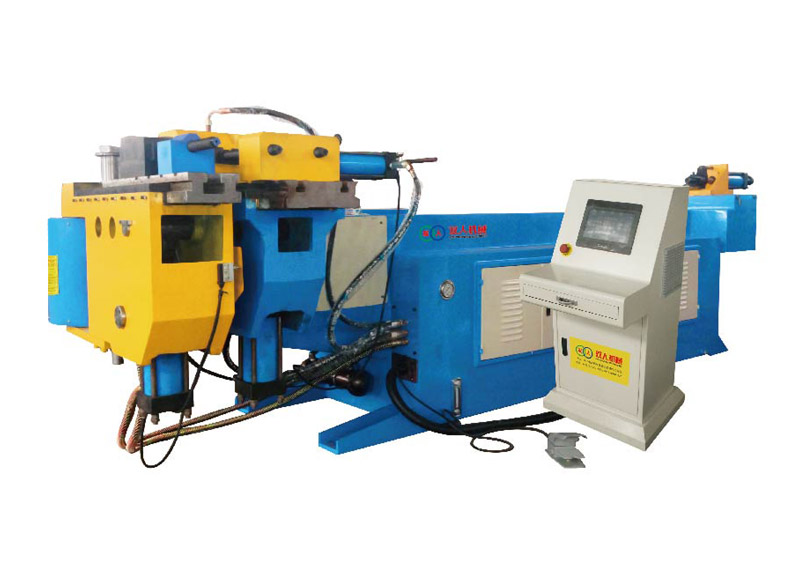

单头液压弯管机DW-130NC

产品描述

参数

机械特点Machinery Features
■机器造型美观、精巧，提供了最大弯管空间。

■采用单片机控制，设置操作简单易懂。

■弯曲角度采用编码器跟踪并反馈信息，弯曲角度高精度高。

■存储多组加工模式，不同规格程序之间灵活切换。

■具有自动记数和停电记忆功能。

■配备液压冷却系统,保证机器长时间稳定工作。

■Machine is beautiful and delicate and provides the space for the biggest bending pipe.

■Adopting single chip microcomputer control, easy to operate.

■The angle of bending uses encoder tracking and give a feedback with a high bending precision.

■Storaging of multiple sets of processing modeflexible switching between dfferent specifications.

■With automatic counting and power off memory function.

■Equipped with hydraulic cooling system to ensure the stability of the machine.

I 技术参数 I Technical Parameters \|
机型	Model	单位	DW-38NC	DW-50NC	DW-63NC	DW-75NC	DW-89NC
最大弯曲管径X壁厚	Max. bending diameter, wall thickness	mm	Ф38x2	Ф50x3	Ф63x4	Ф75x4	Ф89x6
最大弯曲半径	Max. bending radius	mm	R260	R350	R350	R400	R450
最小弯曲半径	Min. bending radius	mm	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.50
最大弯曲角度	Max. bending angle		190	190	190	190	190
标准穿芯长度	Standard core length	mm	1600	2200	2600	2800	3500
控制系统	Control system		微电脑控制	微电脑控制	微电脑控制	微电脑控制	微电脑控制
管件允许弯头数	Number of pipe bending	件	16	16	16	16	16
可存储零件数	Can store part number	组	16x16	16x16	16x16	16x16	16x16
油压电机功率	Oil-pressure motor power	kw	4	5.5	5.5	7.5	11
系统最大压力	Max. system pressure	Mpa	12	12	12	12	14
液压系统控制	Hydraulic system control		电磁阀	电磁阀	电磁阀	电磁阀	电磁阀
油箱容积	Fuel tank volume	L	110	150	220	250	260
机床外形尺寸	Machine dimension	mm	2600x600x1000	3000x700x1000	3200x750x1100	4000x1003x1100	4320x1300x1200
机床重量	Machine weight	kg	750	1220	1500	2000	3500

I 技术参数 I Technical Parameters \|
机型	Model	单位	DW-114NC	DW-130NC	DW-168NC	DW-219NC	DW-273NC	DW-325NC
最大弯曲管径X壁厚	Max. bending diameter, wall thickness	mm	Ф114x8	Ф130x8	Ф168x14	Ф219x16	Ф273x20	Ф325x30
最大弯曲半径	Max, bending radius	mm	R520	R520	R750	R800	R1000	R1200
最小弯曲半径	Min. bending radius	mm	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.50	R≥1.5D
最大弯曲角度	Max. bending angle	o	190	190	190	190	199	190
标准穿芯长度	Standard core length	mm	4500	4500	5000	6000	7000	8000
控制系统	Control system		微电脑控制	微电脑控制	微电脑控制	微电脑控制	微电脑控制	微电脑控制
管件允许弯头数	Number of pipe bending	件	16	16	16	16	16	16
可存储零件数	Can store part number	组	16x16	16x16	16x16	16x16	16x16	16x16
油压电机功率	Oil-pressure motor pov/er	kw	22	22	22	30	35	40
系统最大压力	Max. system pressure	Mpa	14	14	16	16	16	16
液压系统控制	Hydraulic system control		电磁阀	电磁阀	电磁阀	电磁阀	电磁阀	电磁阀
油箱容积	Fuel tank volume	L	350	400	650	800	1000	1200
机床外形尺寸	Machine dimension	mm	5700x1300x1600	5700x1600x1300	7100x1800x1500	8800x2450x1980	9000x2500x2000	10000x2800x2500
机床重量	Machine weight	kg	7000	8000	12000	20000	22000	36000
